Info cercasi... ...su apparati esistenti, funzionanti, ma di cui non si trova documentazione

Chi avesse qualsiasi informazione (manuali utente e di servizio, schemi elettrici, caratteristiche, ecc. o link ad essi) sugli apparati mostrati è pregato di contattarmi scrivendo un'email a i1epj@aricasale.it

Modello: TG9/200 Costruttore: Philips Descrizione: telescrivente elettronica a microprocessore Intel 8008 ad aghi in codice Baudot, 50/75/100 baud con perforatore e lettore di nastro incorporati ed interfaccia selezionabile tra alto livello (loop 5 ... 60 mA o ±20 mA) e basso livello (NATO), ex esercito italiano. Alimentazione: 110/220Vac e 24Vcc Altre informazioni disponibili: manuale utente militare in italiano. Note: sul manuale utente viene citata una «Monografia Tecnica» che sembra essere introvabile. Secondo le informazioni desunte dal forum CROSEM, lo stesso modello era commercializzato sul mercato civile come PACT 200, che però secondo quanto sostenuto qui è estremamente raro.

Modello: HARRIS RF-550 Remote VFO Costruttore: Sconosciuto, probabile autocostruzione Descrizione: Comando remoto di sintonia per il ricevitore Harris RF550 Alimentazione: Fornita dal ricevitore stesso Altre informazioni disponibili: Nessuna. Note: sul circuito stampato sono incise le scritte:          HARRIS RF-550 CODER          Patommel          28.01.2008

Modello: 53150A Costruttore: Agilent (ex HP, ora Keysight Technologies) Descrizione: Frequenzimetro 0 - 20 GHz/power meter 50 MHz - 20 GHz Alimentazione: Rete 110/220 VAC / 12 VCC / Batteria interna (opzionale) Altre informazioni disponibili: Tutte quelle che avreste tanto voluto conoscere e non avete mai osato chiedere (basta guardare sul sito Keysight), tranne quelle che mi servono. cioè schemi elettrici e manuale di servizio (quello vero, NON l'Assembly level). Note: Lo strumento funziona benissimo (vedi prima foto), ma quando si tratta di visualizzare il contatore delle delle ore di funzionamento, viene visualizzato un numero assurdo (seconda foto) e il firmware si pianta, probabilmente per overflow di qualche buffer (la scritta avrebbe dovuto essere "OP XXXX HRS"). Vorrei tanto sapere come resettare tale contatore, in modo da non dover stare attento ad evitare tale voce ogni volta che entro nel menù. Ma nei manuali che ho trovato tale informazione non è presente (o perlomeno io non l'ho trovata). Male che vada, tra circa 2.5 anni di funzionamento, quel contatore si azzererà da solo...

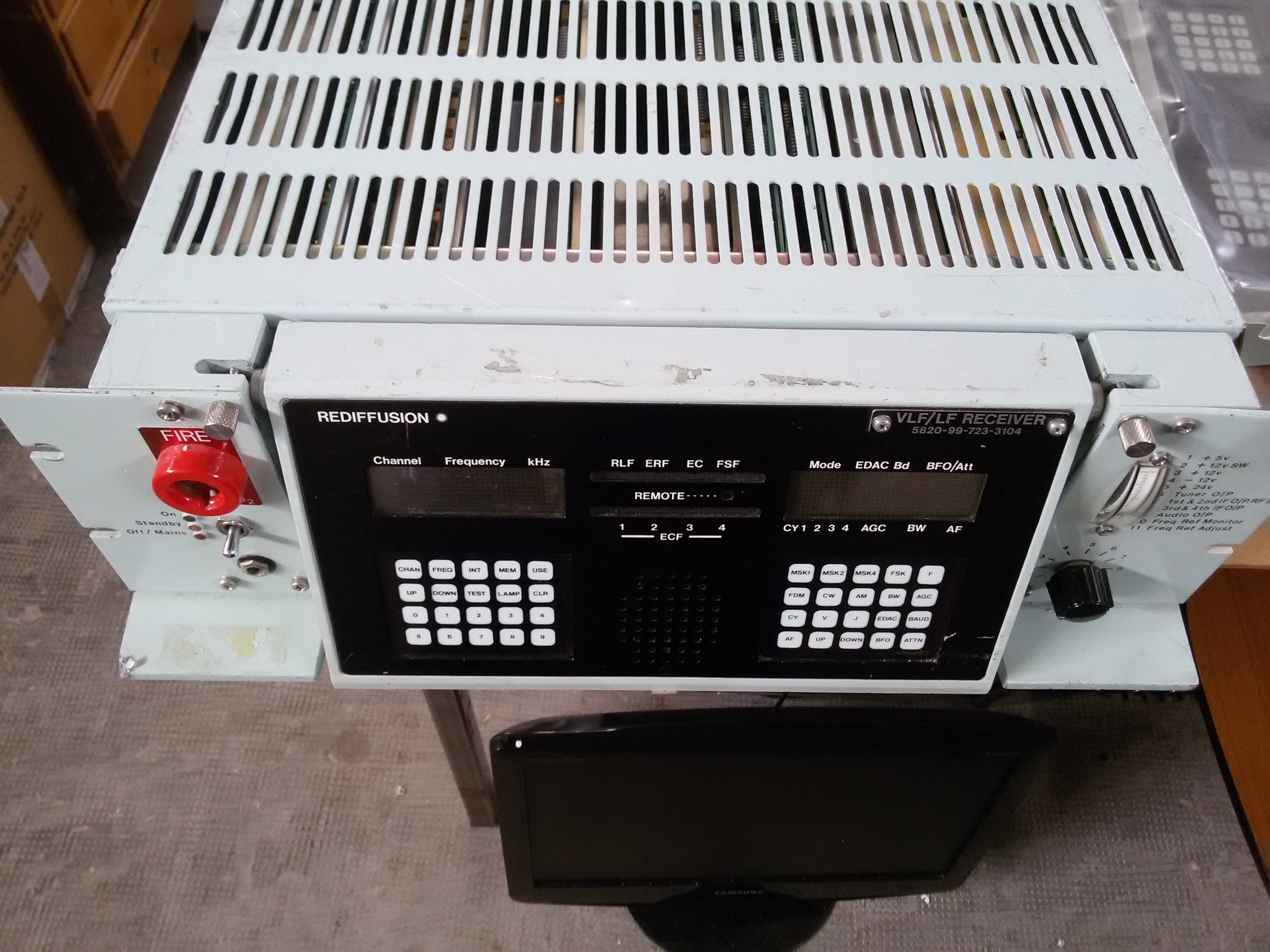

Modello: R800 Costruttore: Rediffusion / Radio System LMT Descrizione: Ricevitore VLF/LF da sommergibile con modem dati incorporato Alimentazione: Rete 110/220 VAC Altre informazioni disponibili: nessuna; le uniche citazioni di tale ricevitore che mi sia riuscito di trovare in rete sono questa e questo filmato. Note: Questo ricevitore non è di mia proprietà ma del collega Gastone IW0QCH. Eventuali informazioni che dovessero giungere a me saranno pertanto girate a lui.

Modello: PT250 Costruttore: Prime Computer Inc., Natick, Massachusetts Descrizione: Terminale seriale RS232 monocromatico (CRT a fosfori verdi), 80 o 132 colonne, 110-19200 baud, controllato a microprocessore (Z80) con tastiera ed uscita per stampante. Nella foto è mostrato in modalità 132 colonne collegato ad una macchina Linux sulla quale sta girando top. Oltre al manuale e allo schema elettrico, che non ho sinora trovato da nessuna parte, sono interessato anche solo ad un elenco completo delle sequenze di escape supportate. Aggiornamento settembre 2022: un'ulteriore ricerca ha permesso di trovare questa Pocket Guide che racconta tutte le proprietà di tale terminale, scaricata dal sito di cui al link sottostante "Varie Pocket Reference". Alimentazione: Rete 220 VAC Altre informazioni disponibili: Prime Computer FAQ Varie Pocket Reference Foto su Wikimedia Un file terminfo migliorato per Linux (rispetto a quelli che si trovano in giro è previsto per la modalità 132 colonne ed ha i tasti funzione F1-F10 abilitati; il file è in formato sorgente e per poter essere usato deve essere compilato con tic, ad es. con tic −o /etc/terminfo pt250w). Note: Per salvare il setup occorre premere SHIFT-CONTROL-SETUP fuori dal menù di setup. Il setup è mantenuto a terminale spento da una batteria CR2032 montata all'interno. Se il vostro terminale ha la memoria corta e non si ricorda il setup da una volta all'altra,  dovete togliere (DELICATAMENTE, attenzione al CRT!) il guscio in plastica posteriore (quattro viti) e avrete accesso alla schede interne, tra cui quella che ospita tale batteria, montata nel solito portabatteria, come mostrato qui.

Modello: SPM-14 Costruttore: Wandel & Goltermann Reutlingen Germany Descrizione: Misuratore di livello selettivo (Selektiver Pegelmesser) 10 kHz - 100 MHz, -125 - +20 dBm. Di questo apparato si trova facilmente lo schema elettrico (sul sito di KO4BB, vedi link sotto), ma la ricerca del manuale utente per ora non ha dato esiti. Se qualcuno l'ha o sa dove trovarlo... Una noterella randagia, nella pagina di radiomuseum.org citata sotto viene erroneamente affermato "no sound reproduction output": non è per altoparlante, ma a 0 dBm su 600 Ω, però l'uscita di BF c'è eccome (parte superiore destra, dove escono i due cavetti rosso e nero). Alimentazione: Rete 110/125/220/240 VAC Altre informazioni disponibili: Schema elettrico radiomuseum.org

Modello: XRA100 + XRT100 (80-160 MHz) Costruttore: Sintra-Alcatel Descrizione: Ricevitore d'analisi (panoramico) 20 MHz-1 GHz a cassetti (mostrato col cassetto 80-160 MHz, unico attualmente in mio possesso) AM/FM/PAM/CW. In modo CW è ricevibile anche la SSB, anche se la sintonia è alquanto difficoltosa. Alimentazione: Rete 110/125/220/240 VAC Altre informazioni disponibili: alcune foto dei circuiti interni del ricevitore si trovavano su http://nietoperz.militarni.pl/?lang=1&cat=0&art_id=154 ma al momento attuale (febbraio 2018) tale sito sembra non essere più online. Aggornamento: a settembre 2021 un controllo ha mostrato che il sito è tornato online, non si sa sino a quando.

Modello: 3301 Costruttore: Heiden Electronic Munchen W-Germany Descrizione: Misuratore di potenza diretta e riflessa con carico fittizio incorporato 1 MHz-1 GHz 50 Ω 2 Wfs e 20 Wfs Alimentazione: Rete 220V e batterie con caricatore incorporato Altre informazioni disponibili: Nessuna

Modello: 621 Costruttore: Metrix Annecy France Descrizione: Ponte di misura per R e C 0.1 Ω-10 MΩ e 10 pF-1000 μF Alimentazione: Batterie Altre informazioni disponibili: Nessuna
